Ультразвукове зварювальне обладнання. Обладнання для ультразвукового зварювання металів


Обладнання для ультразвукового
зварювання металів

Ультразвукове зварювання дозволяє з’єднувати однорідні і різнорідні метали та сплави в результаті введення механічної коливальної енергії в зону зварювання. Ультразвукове зварювання металів проводиться за допомогою стрижневих коливальних систем, до складу яких входить резонансний перетворювач і ультразвуковий концентратор зі зварювальним наконечником. Деталі, які зварюються, мають бути стиснені силою, величина якої залежить від товщини та виду зварюваних деталей.

Ультразвукове зварювання металів має унікальні особливості. Це, в першу чергу, можливість отримання надійних зварних з'єднань з мінімальним перехідним електричним опором. При цьому можна обійтися без попередньої обробки поверхонь деталей (без зняття оксидних плівок, лаку). Можливість отримання зварювання деталей різної товщини, при цьому товщина може відрізнятися в 100 разів. Можливість зварювати різнорідні метали: медь- алюміній, алюміній – бронзу, алюміній - нікель, алюміній - срібло, алюміній - золото і т.д.

Світовий лідер у виробництві устаткування для УЗС металів, швейцарська фірма «Telsonic Ultrasonics», використовуючи сучасні можливості промислової електроніки розробила і представила на ринок зразки нового устаткування. Все устаткування для УЗС металів можна умовно розділити на групи за принципом отримання зварювального шва :

Лінійне зварювання

Лінійне зварювання представлене новими моделями – прецизійні установки моделі М600 і М750р з робочою частотою 35 кгц.
Моделі М4000 з робочою частотою 20 кгц стали «потужнішими», є варіанти потужністю 4 і 5 кВт.



Настільний прес для ультразвукового зварювання металів M-600 пресс M-750 P Настільний прес M-4000 для ультразвукового зварювання металів Настільний прес M-4000 PV
M-600
35 кГц
1000 Вт
M-750 P
35 кГц
1000 Вт
M-4000 P
20 кГц
3000, 4000, 5000 Вт

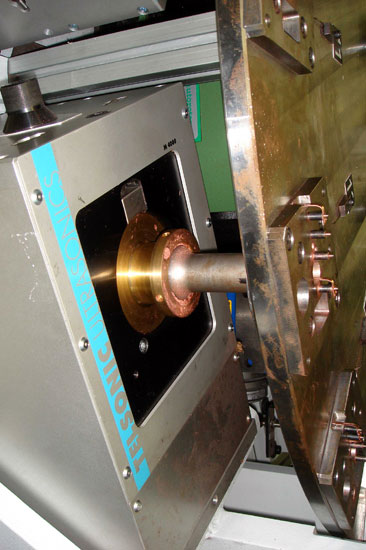

M-4000 PV
20 кГц
3000, 4000, 5000 Вт

Натисніть на малюнок для перегляду Приклади зразків, зварених на даному обладнанні

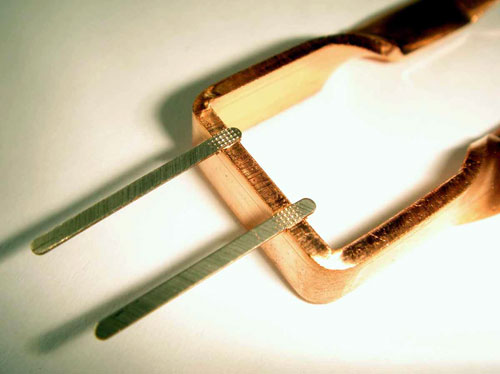

Зразки лінійного зварювання Зразки лінійного зварювання Зразки лінійного зварювання Зразки лінійного зварювання Зразки лінійного зварювання Зварювання літієвих акумуляторних батарей для промислового обладнання
Зразки лінійного зварювання Зразки лінійного зварювання Зразки лінійного зварювання Зразки лінійного зварювання Зразки лінійного зварювання Зварювання літієвих акумуляторних батарей для промислового обладнання

Фірма Telsonic Ultrasonics розробила ряд нових оригінальних технологій - зварювання мідних плетених джгутів. Таке зварювання виконується в два етапи. Перший етап - це попереднє зварювання на обладнанні TelsoSplice і другий етап - зварювання джгутів на обладнанні М 4000.

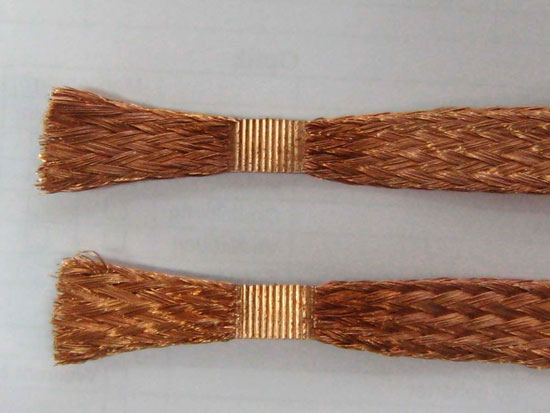

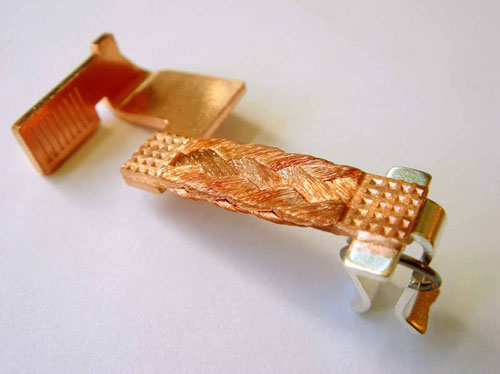

Зразки зварювання мідних джгутів Зразки зварювання мідних джгутів

Торсіонне зварювання

Торсіонне зварювання - це новий вид обладнання. Даний вид обладнання - це ексклюзивна розробка фірми «Telsonic Ultrasonics». В основі фізики процесу використовуються крутильні коливання сонотрода. Завдяки такому виду коливання зварювального інструменту на даному обладнанні можна зварювати як метали, так і пластмаси.

Умовно цю групу обладнання можна розділити на:
  • обладнання малої потужності - до 500 Вт, із зусиллям преса до 750 Н
  • обладнання середньої потужності – до 6,5 кВт і зусилля преса до 3000Н
  • обладнання великої потужності – до 10 кВт і зусилля преса до 9000Н.
Торсіонний прес TSP 750 P TSP 3000 P TSP 9000 P TSP 9000 P
TSP 750 P
20 кГц
500 Вт
TSP 3000 P
20 кГц
6500 Вт
TSP 9000 P
20 кГц
6500, 10000 Вт
TSP 9000 P в работе

Натисніть на малюнок для переглядуПриклади зразків, зварених на даному обладнанні

Безперервне зварювання

Безперервне зварювання – це зварювання металів безперервним швом великої протяжності. Цей вид обладнання має поки вузьку спеціалізацію. Широко відомі сфери використання даного устаткування - це виробництво металопластикових труб і сонячних колекторів.

Зварювальний вузол RUWN2030 Фрагмент лінії по виробництву сонячних радіаторів Фрагмент виробу - радіатор сонячного колектора
Зварювальний вузол RUWN2030
20 кГц, 3000 Вт
Фрагмент лінії
по виробництву
сонячних радіаторів
Фрагмент виробу
- радіатор сонячного
колектора

Нажмите на рисунок для просмотра Приклади зразків, зварених на обладнанні для безперервного зварювання
